Openslaande garagedeuren in Douglas

Dit is geen standaarddeur met vaste afmetingen. Studio Bartholomeus ontwikkelde een maatwerksysteem dat vanuit de bestaande opening wordt opgebouwd: eerst inmeten, dan het ontwerp op die maten zetten, dan maken en monteren. De eerste realisatie staat in Leersum en is de referentie waarin het systeem is uitgewerkt.

Wat het oplevert

• Daglicht met privacy. Eén doorlopend glasvlak per bovenlicht: genoeg licht om te werken en zicht op wie er voor de deur staat, zonder dat de hele werkplaats te bekijken is.
• Thermisch comfort. Geïsoleerde vleugels, luchtdicht afgewerkt. De machines in de werkplaats kunnen niet tegen vorst.
• Minder geluid. De dichte, geïsoleerde opbouw helpt de overdracht van werkplaatsgeluid naar buiten te beperken.
• Een vrije doorgang over de volle breedte. Geen rails of geleiders, en niets aan het plafond. Lange planken, machines en fietsen gaan er zo doorheen.
• Onderdelen uit gangbare handelsmaten, zodat een beschadigd deel los te vervangen is.
• Demontabel. Het kozijn is niet verlijmd en de vleugels zijn uit de hengen te lichten, zodat het geheel mee kan naar een latere uitbouw.

Wat het systeem aankan

De opbouw staat op gangbare handelsmaten en op een vaste set verhoudingen. Daardoor is hij aan te passen aan bestaande garageopeningen, ook niet haakse of scheluwe, en aan werkplaatsen, ateliers en bijgebouwen. Breedte, hoogte, glasverdeling, isolatiedikte, beslag en afwerking liggen niet vast.

De bestaande situatie

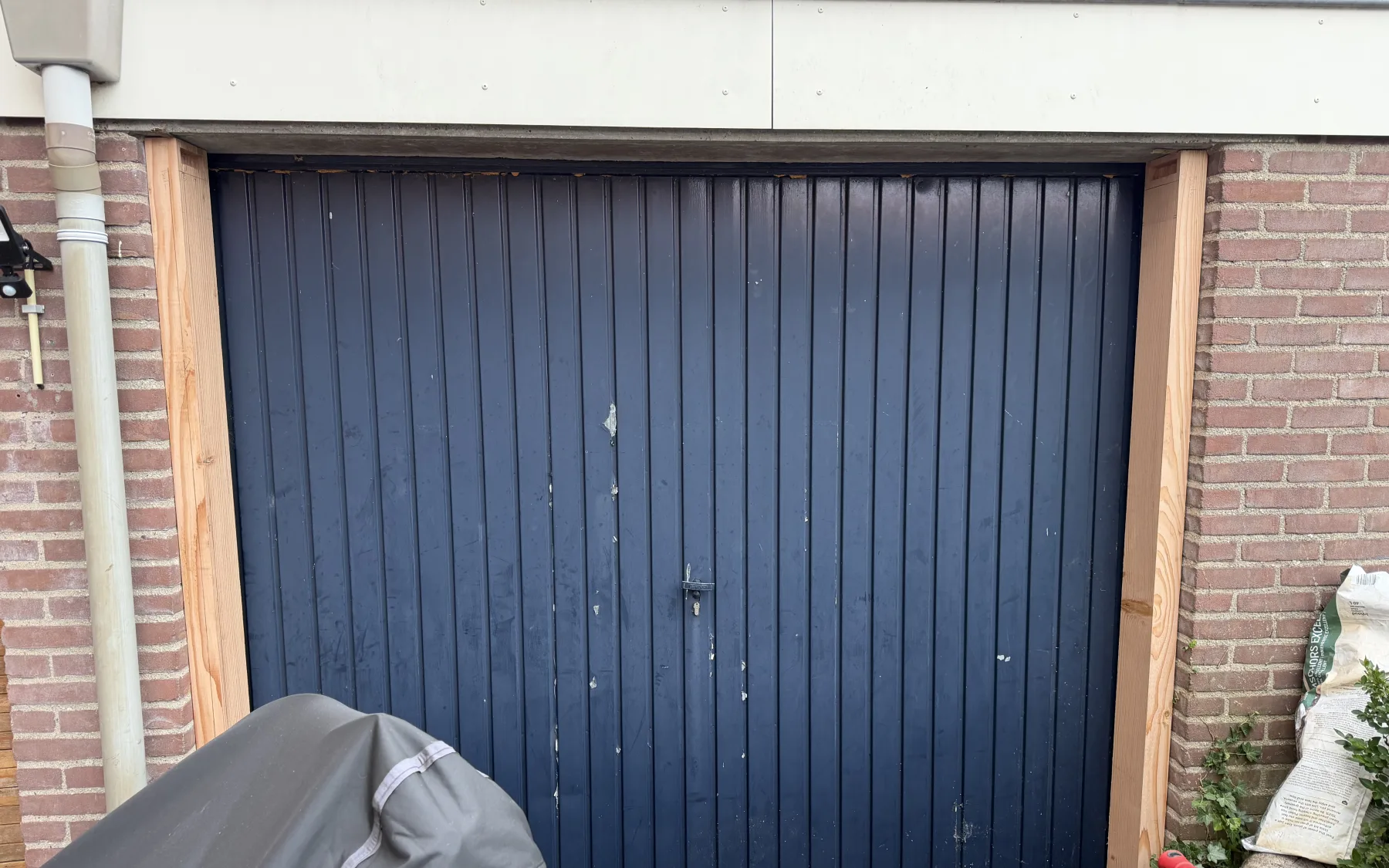

In de opening zat een stalen kanteldeur, blauw geschilderd, één van een rij vrijwel identieke deuren in de straat. Thermisch deed die weinig: in de winter niet warm te krijgen, en bij wisselend weer sloeg vocht neer op het staal en op de machines.

De maat van de nieuwe deuren is afgelezen van het metselwerk dat er al stond, op meerdere hoogtes en breedtes ingemeten. Een gemetselde opening is zelden overal even breed en zelden overal haaks, en juist die afwijkingen bepalen of de vleugels later netjes op elkaar sluiten.

Van schets naar maatvoering

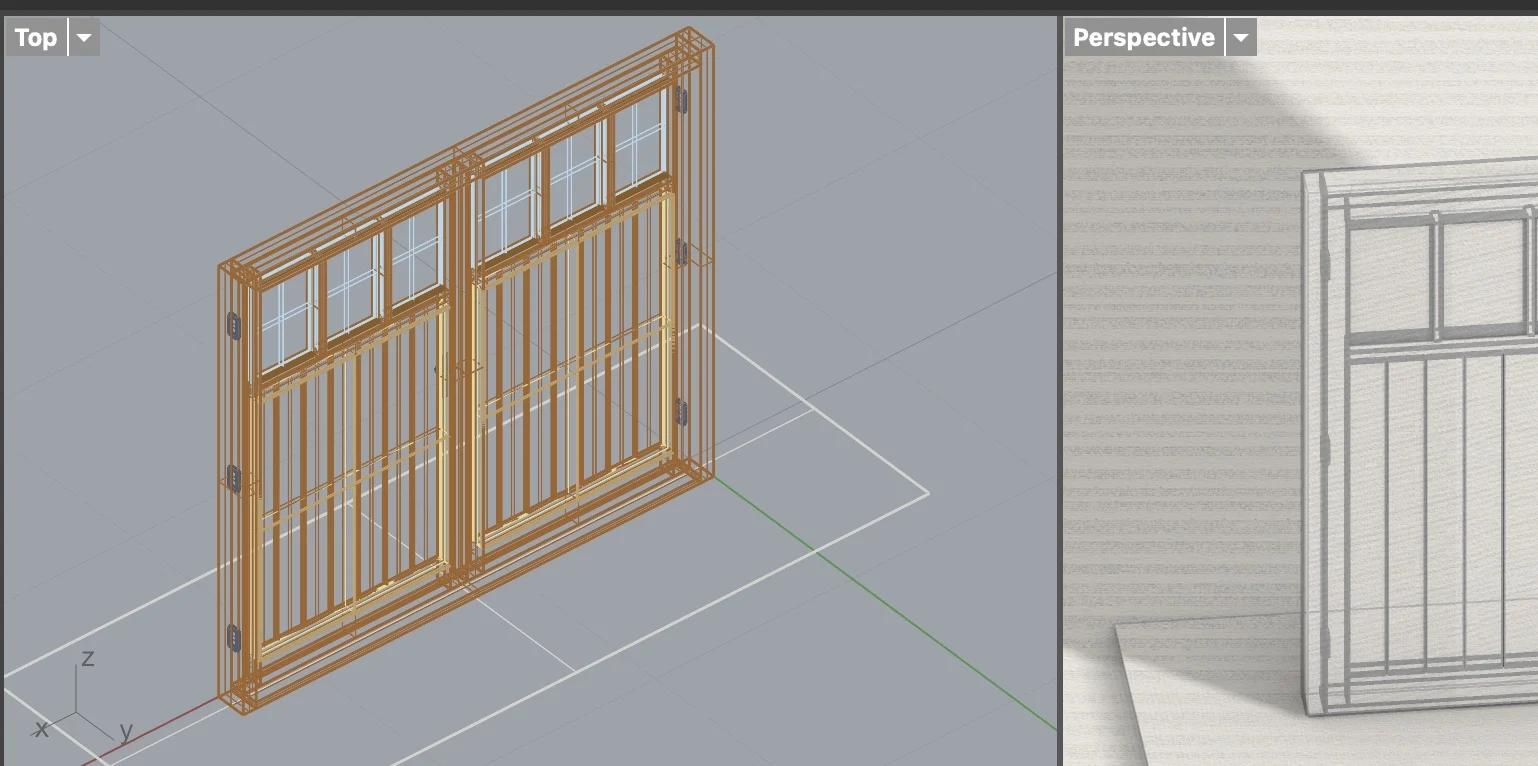

Het begon met een schets op papier en daarna het rekenwerk: welke secties zijn nodig, hoe verdelen glas, stijlen en regels zich over de opening, en wat betekent dat voor de zaaglijst. Pas toen die getallen klopten is het in Rhino uitgewerkt op de werkelijke maten.

Het hang- en sluitwerk kwam pas veel later aan de beurt, toen het kozijn stond en de deuren af waren.

Materiaal en constructie

Douglas, gekozen boven lariks omdat lariks in de benodigde zware secties niet praktisch leverbaar was. Voor het bewerken heeft het hout een paar weken op zijn plek gelegen, en daarna heb ik de delen gepaard op vorm en groeirichting.

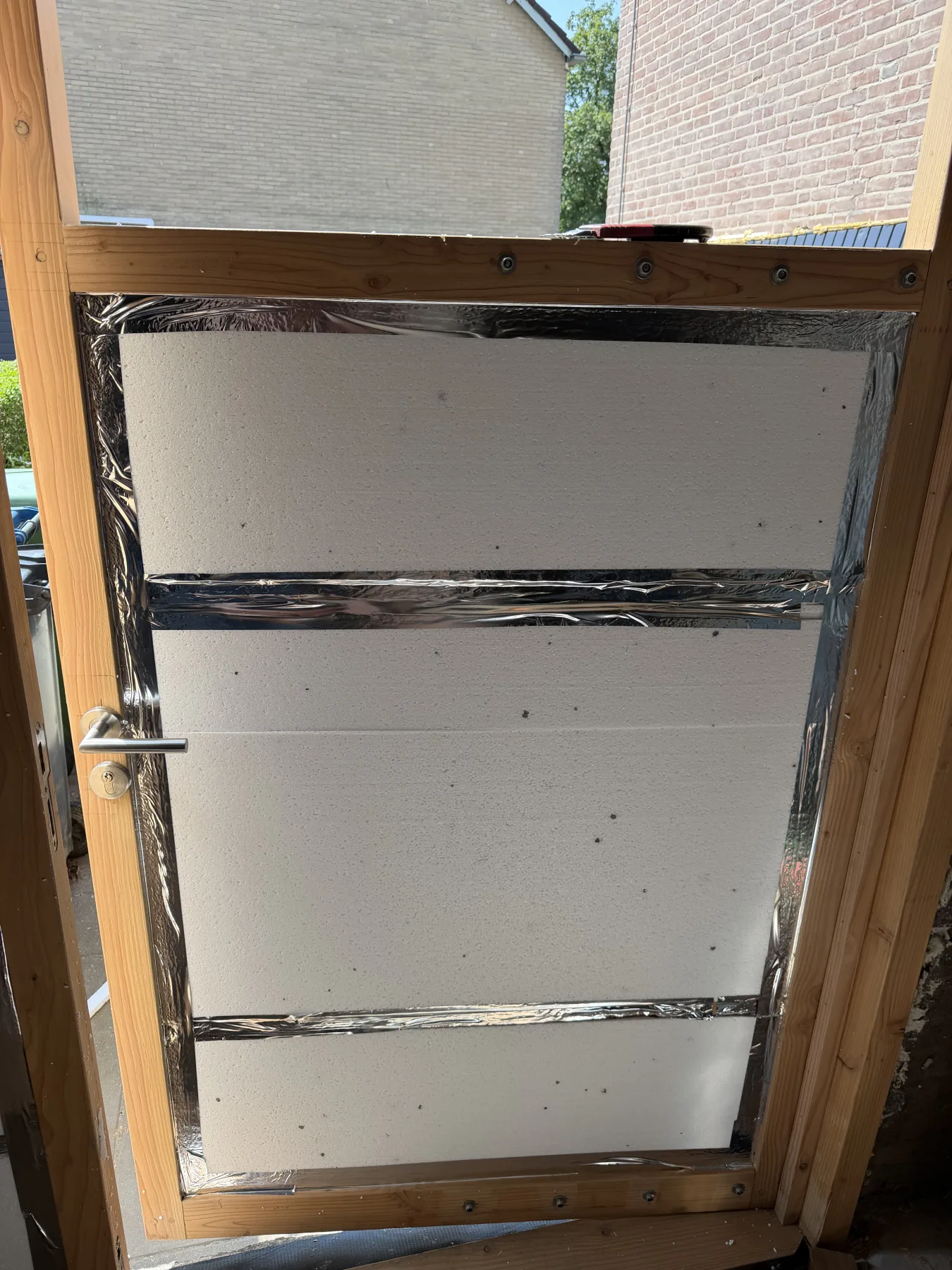

De vleugels zijn opgebouwd als lagenwerk: Douglas vellingdelen aan de buitenzijde, een luchtdicht ingepakte isolatiekern, multiplex aan de binnenzijde. De exacte secties, isolatiedikte en glasopbouw staan bij de projectdetails.

De hoofdconstructie bestaat uit traditionele pen-en-gatverbindingen. In de vleugels zijn deze verbindingen verlijmd en met eikenhouten togen geborgd. Het kozijn is bewust niet verlijmd en met ruimte om te werken, zodat het te demonteren blijft. Er is van buiten naar binnen gewerkt: eerst een kozijn dat haaks staat en aansluit op het metselwerk, daarna de vleugels tot ze sluitend waren.

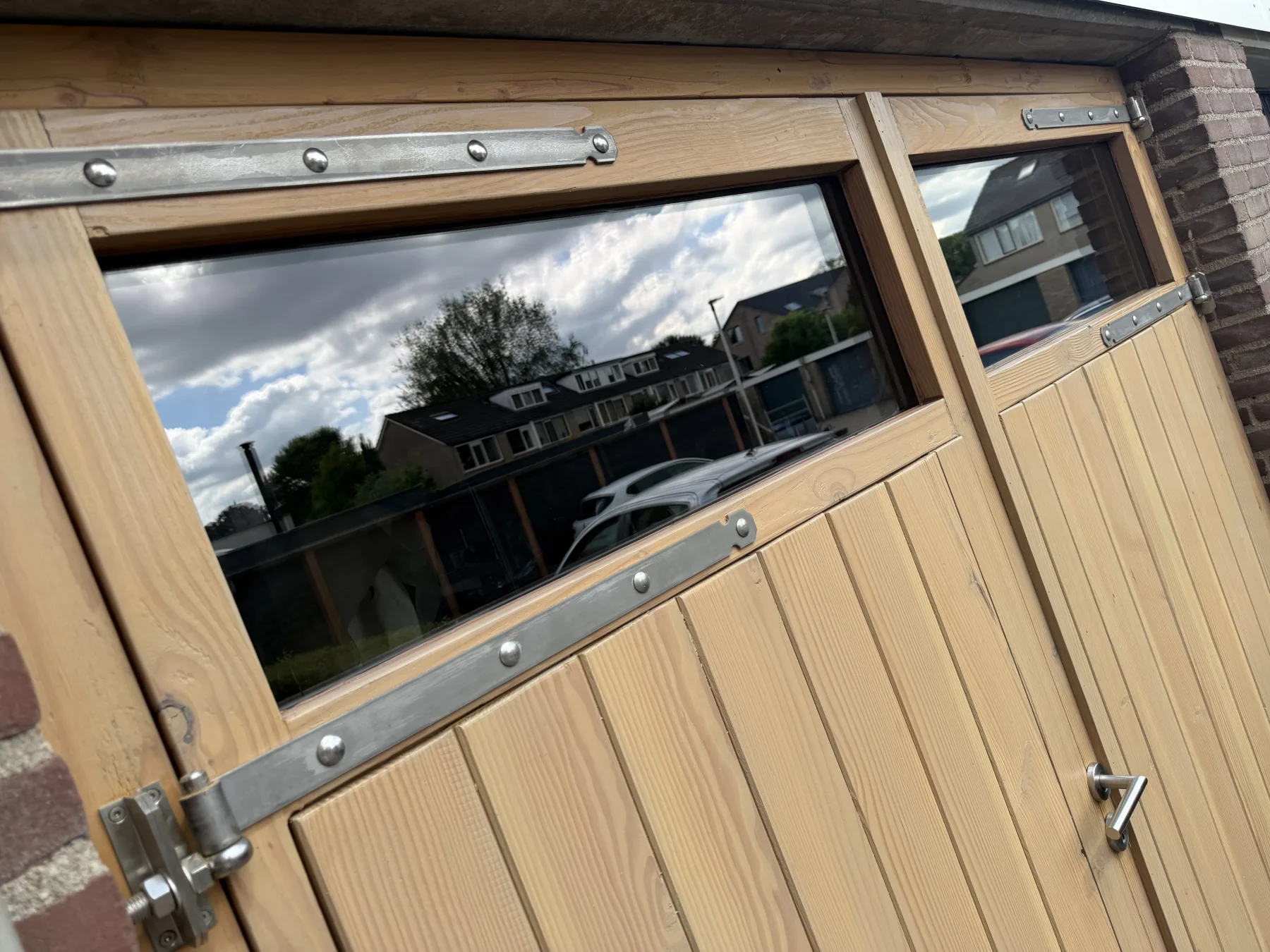

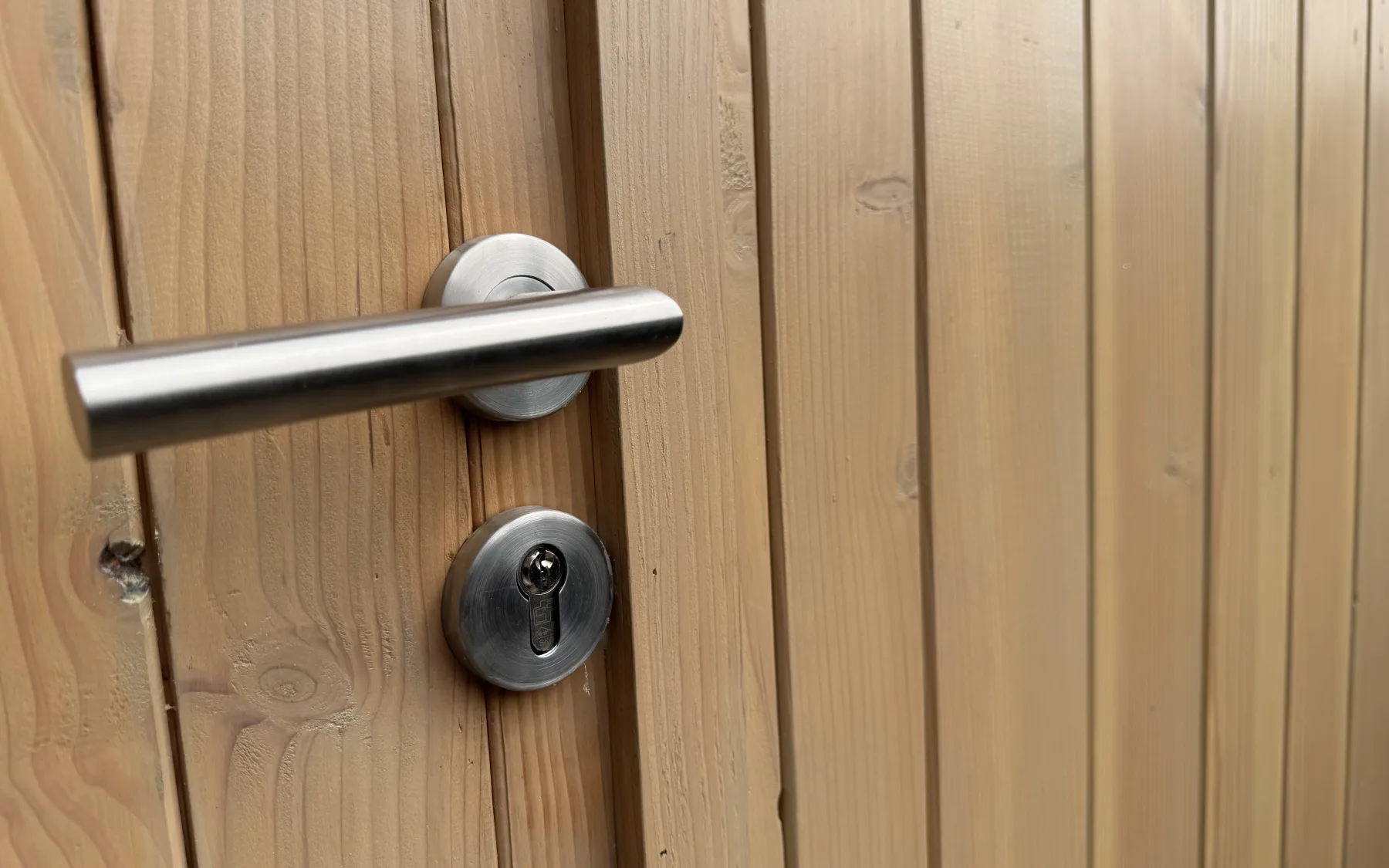

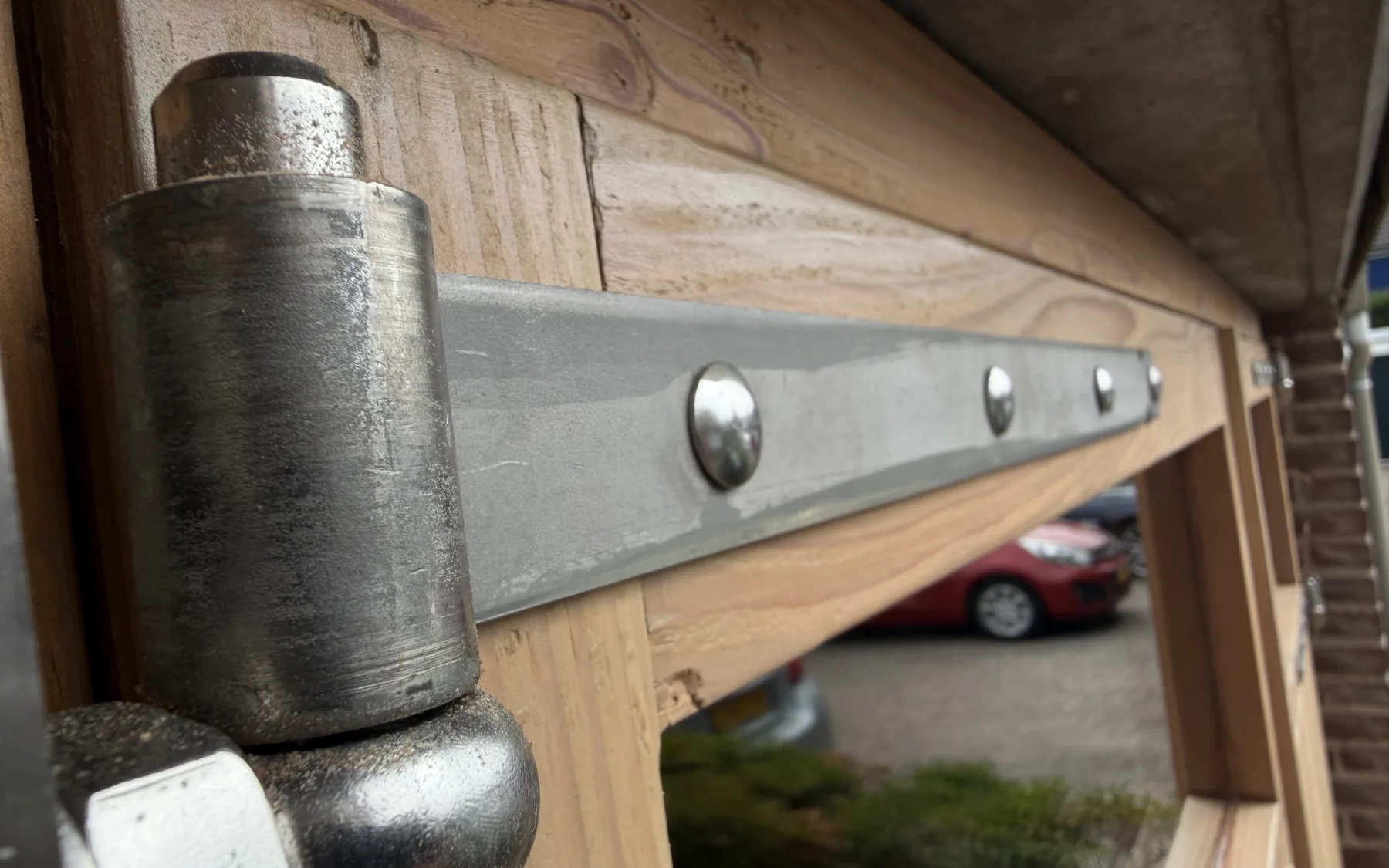

Het beslag bestaat uit verzinkte stalen hengen op pennen, met een staalkleurige kruk en een insteekslot. Zwart beslag is populair, maar verzinkt staal stond rustiger bij het hout en bij de rest van het huis.

Aangescherpt tijdens het maken

De vellingdelen zouden in de stijlen worden ingefreesd en met brads worden vastgezet. Constructief bleek dat te licht. Er is toen een uitsparing in de stijlen gemaakt met twee horizontale regels, waarop de delen nu zitten.

De vleugel was in de eerste opzet te zwaar voor een deur die dagelijks open en dicht moet. De isolatielaag is dunner uitgevoerd en de secties zijn slanker gezet, met als doel een deur die goed isoleert en tegelijk hanteerbaar blijft.

De glasindeling ging van meerdere losse ruitjes naar één doorlopend vlak per bovenlicht. Dat scheelt kwetsbare naden en maakt de waterhuishouding eenvoudiger. Sierroeden kunnen later optisch worden toegevoegd, bewust niet constructief.

Tijdens het bekleden bleek één vellingdeel onbruikbaar. Omdat het profiel niet op tijd kon worden nageleverd, heb ik zelf een nieuw deel gemaakt en de groeven met de bovenfrees aangebracht.

Het resultaat

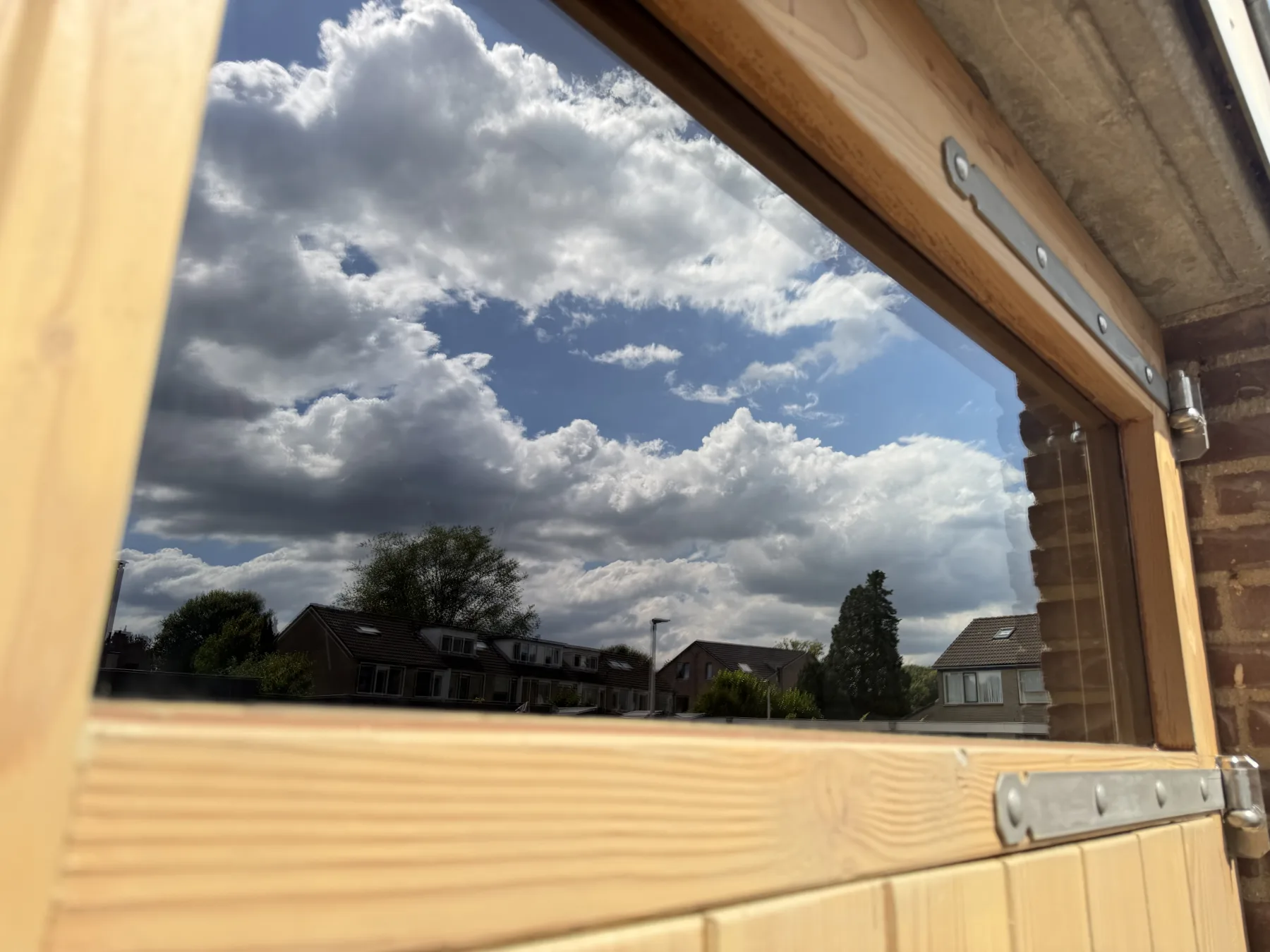

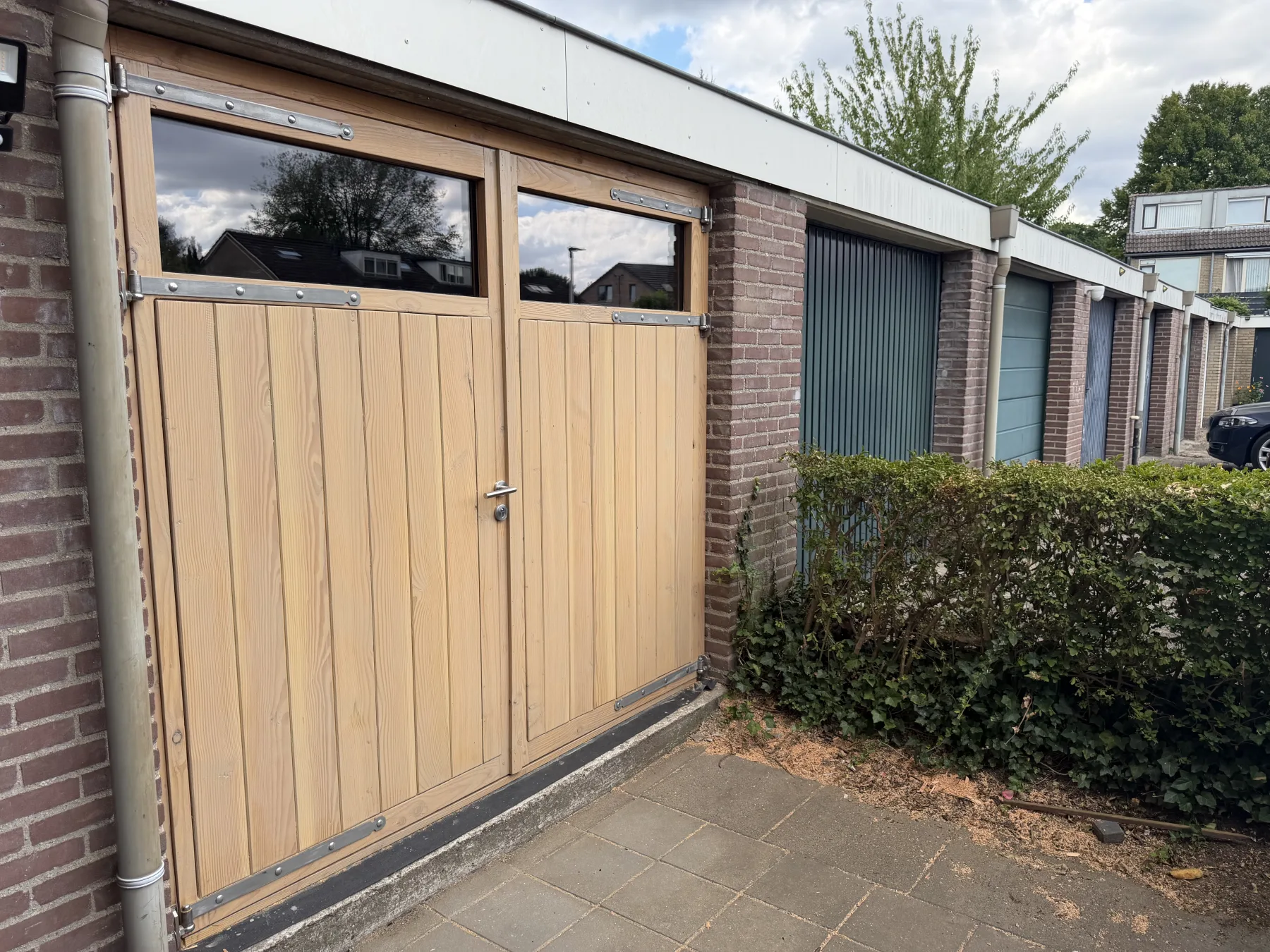

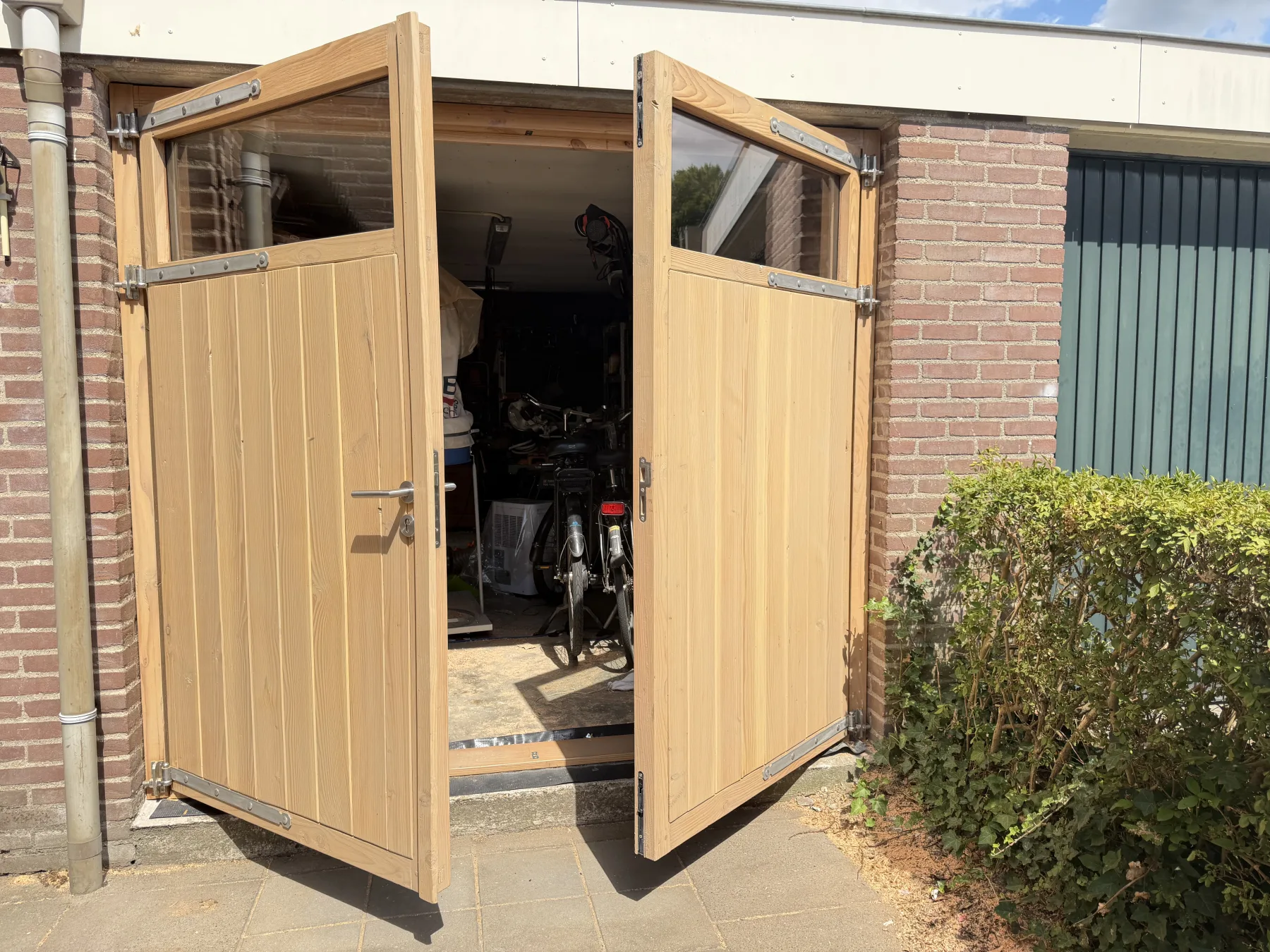

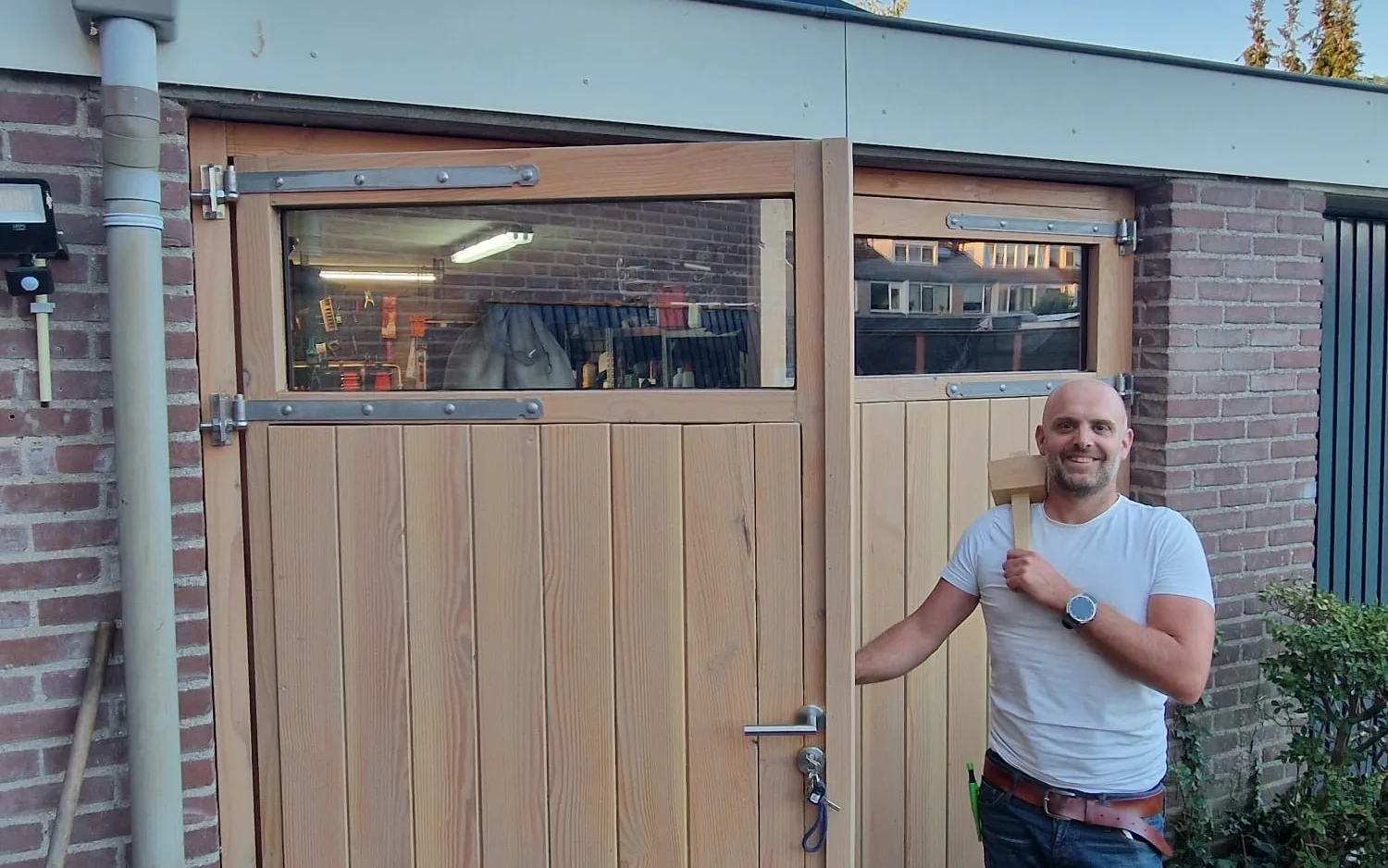

De deuren hangen, draaien en sluiten, en het glas zit erin. Waar eerst een rij vrijwel identieke blauwe kanteldeuren stond, hoort de werkplaats nu bij het huis. Wat nog volgt is de dampopen afwerking van het Douglas, ook op de kopse kanten en de minder zichtbare zijden.
