Garagedeur in aanbouw: passen tot het klopt

Dit is een procesnotitie uit de bouwperiode. De garagedeur is inmiddels af: het volledige project staat op Openslaande garagedeuren in Douglas.

De dubbele garagedeur hangt. Beide vleugels draaien, ze sluiten in het midden op elkaar aan en het slot pakt. Af is de deur nog niet: het glas moet nog in de bovenlichten, het Douglas wacht op een afwerking en er zijn een paar plekken waar ik wil bijstellen tot het echt klopt. Dit is dus een tussenstand, geschreven terwijl het zaagsel nog op de vloer ligt.

In een eerdere notitie schreef ik over de materiaalkeuze en waarom het uiteindelijk Douglas werd en geen lariks. Dit stuk gaat over het maken zelf, en over de plekken waar de praktijk het ontwerp bijstuurde.

Beginnen bij de opening

Het vertrekpunt was geen tekening maar een gat in de muur. In de opening zat een oude stalen kanteldeur, blauw geschilderd, die niet meer bij de rest paste en die thermisch weinig deed. De maat van de nieuwe deur is dan ook niet rond bedacht maar afgelezen van het metselwerk dat er al stond.

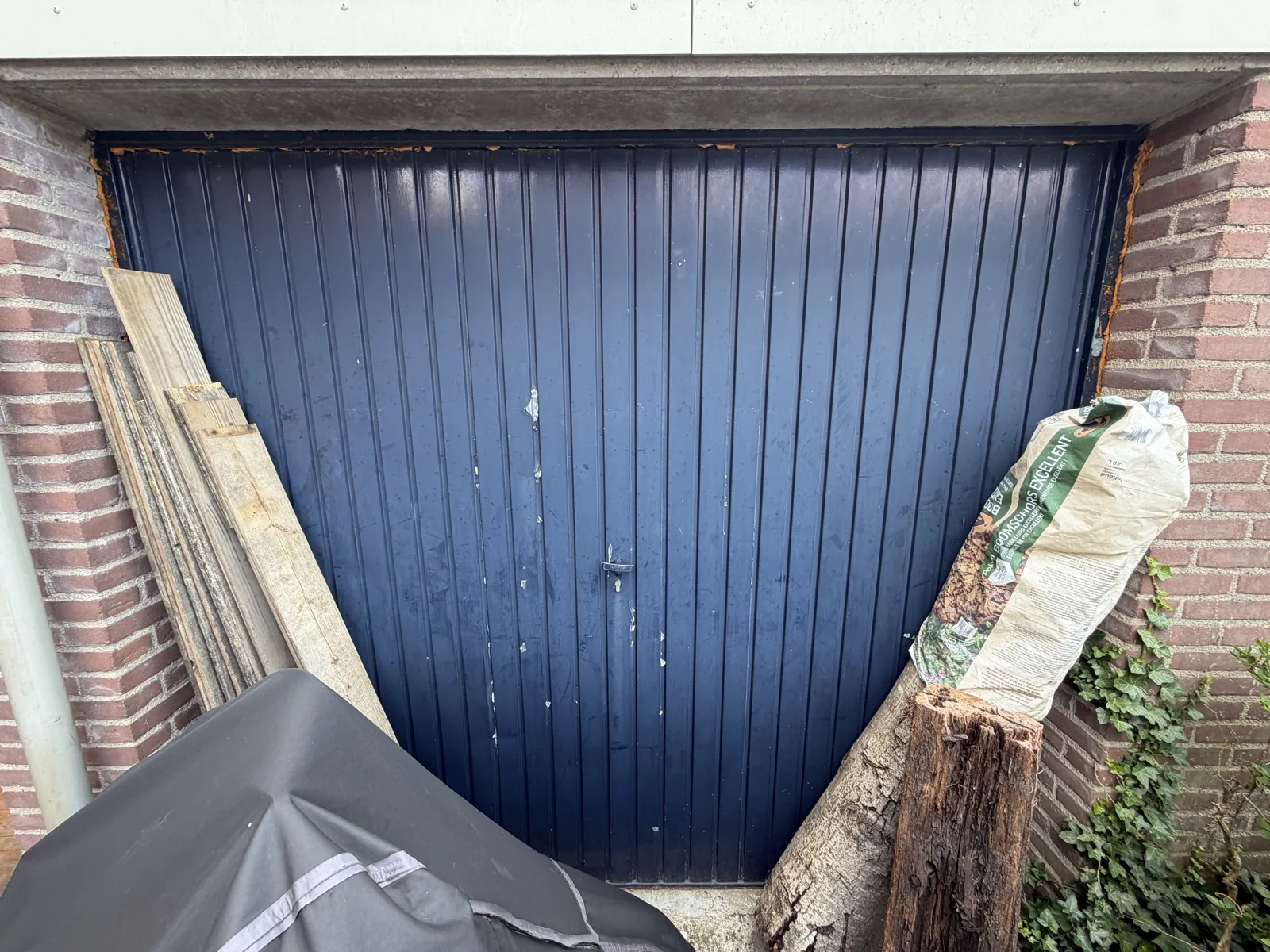

Oude blauw geschilderde stalen kanteldeur in de bestaande gemetselde garageopening — De bestaande opening met de oude stalen kanteldeur. Hiervandaan is de hele maatvoering afgeleid.

Voordat ik iets zaagde heb ik de opening op meerdere hoogtes en breedtes ingemeten, van buiten naar binnen. Een gemetselde opening is zelden overal even breed en zelden overal even haaks, en die kleine afwijkingen bepalen later of de vleugels netjes op elkaar sluiten. Met de zwaaihaak en een duimstok tegen de dagkanten kreeg ik in beeld hoe scheluw de opening werkelijk loopt.

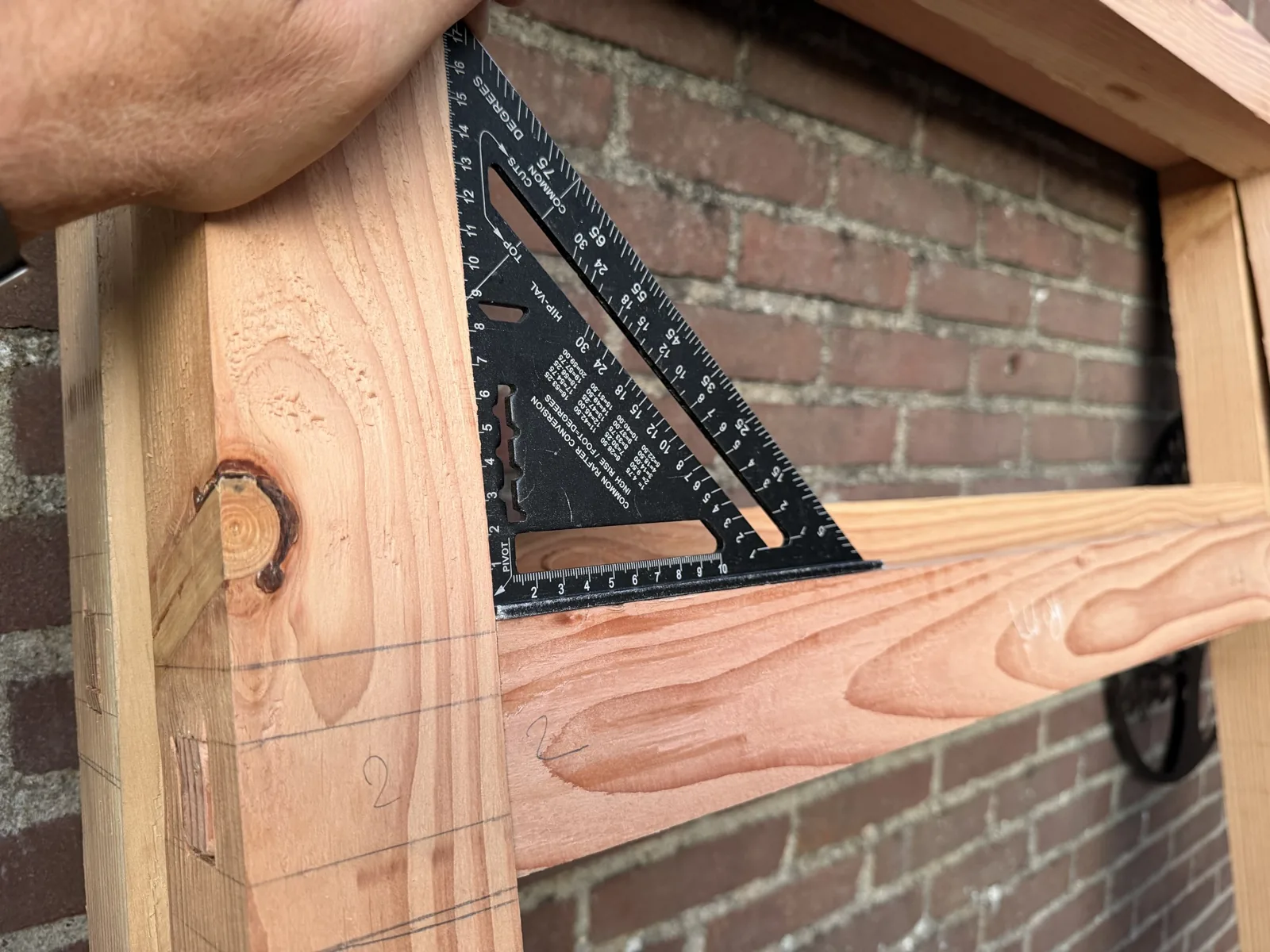

Hand met zwaaihaak die de haaksheid van de gemetselde opening controleert — Meten en droog passen tegen het metselwerk, nog voor de eerste zaagsnede.

Van tekening naar bestaande situatie

Het ontwerp was ver genoeg uitgewerkt om te beginnen, maar een tekening is nooit de hele werkelijkheid. Een deel van de keuzes en details wordt pas zichtbaar als de deur tegen de bestaande muur komt te staan. Die keuzes maak je dan ook het beste daar, met het hout en de opening voor je, en niet vooraf op papier.

De materiaalkeuze is zo'n punt. Lariks was het uitgangspunt, maar in de zware secties die deze deur vraagt was het slecht leverbaar en met lange wachttijden. Douglas was in dezelfde maten wél op voorraad en paste bij de planning. Dat was geen concessie uit gemak, maar een praktische keuze die de uitvoering haalbaar hield.

Verbindingen en nauwkeurigheid

Het kozijn is met ambachtelijke pen-en-gatverbindingen opgebouwd en bewust niet verlijmd, met ruimte om te werken. Daardoor blijft het te demonteren en later opnieuw in te bouwen. De deurvleugels zijn steviger vastgezet: daar zijn de pen-en-gatverbindingen wél verlijmd en daarna met eikenhouten togen dichtgetrokken. De tog trekt de pen strak in het gat en houdt hem daar. Er zit in de hele hoofdconstructie geen schroef en geen deuvel.

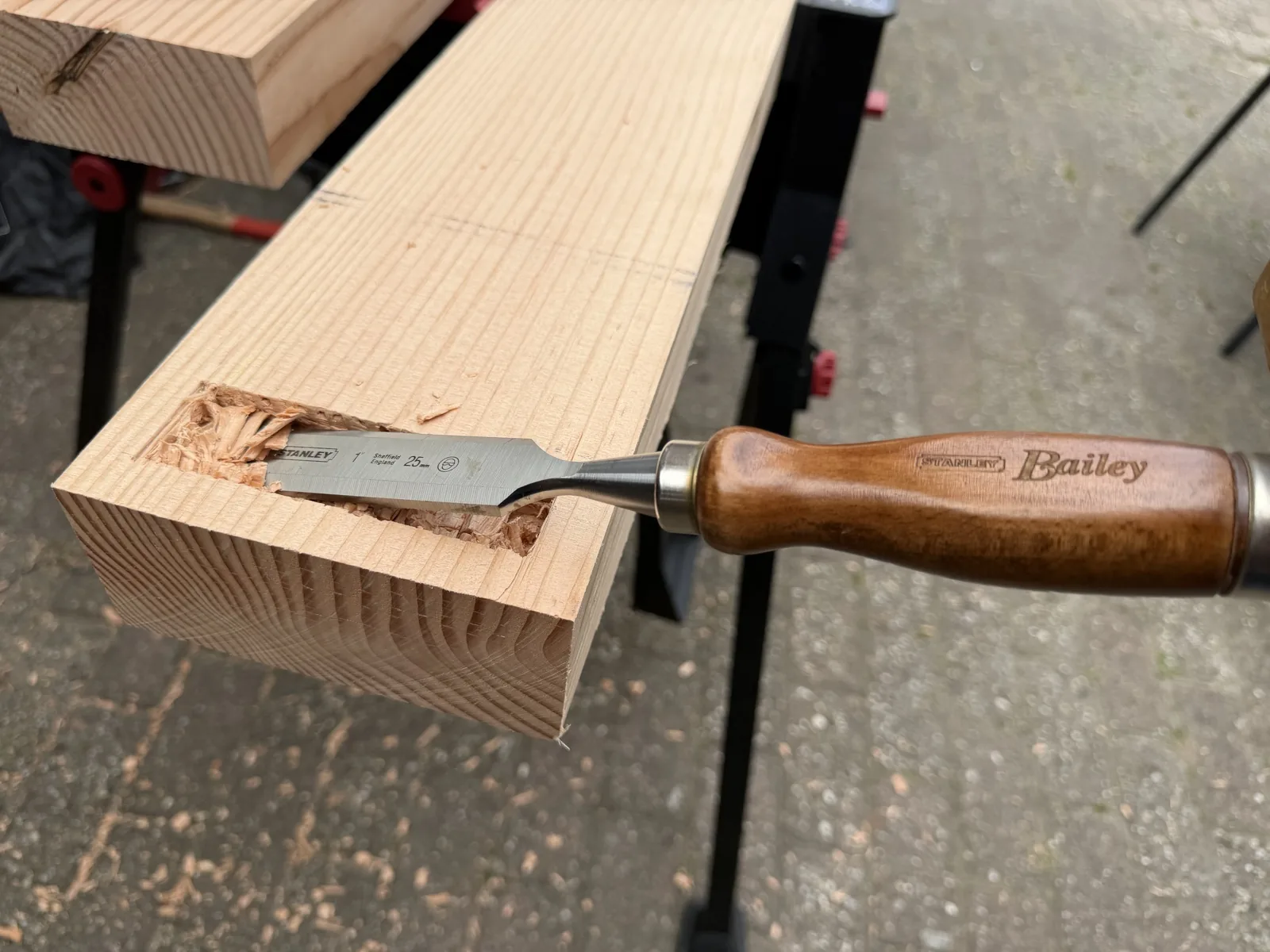

Beitel steekt een gat in een Douglas balk voor een pen-en-gatverbinding — Het gat wordt met de beitel op maat gestoken tot de pen precies past.

Eiken is harder dan Douglas, en het slaan van die togen moet daarom beheerst gebeuren. Te veel kracht of een verkeerde offset in het boorgat trekt de verbinding niet strak maar beschadigt haar. Nauwkeurig passen, eerst droog opbouwen en vooruitdenken over hoe het hout later gaat werken wogen hier zwaarder dan snelheid. De belangrijkste constructieve verbindingen zijn zonder schroeven uitgevoerd.

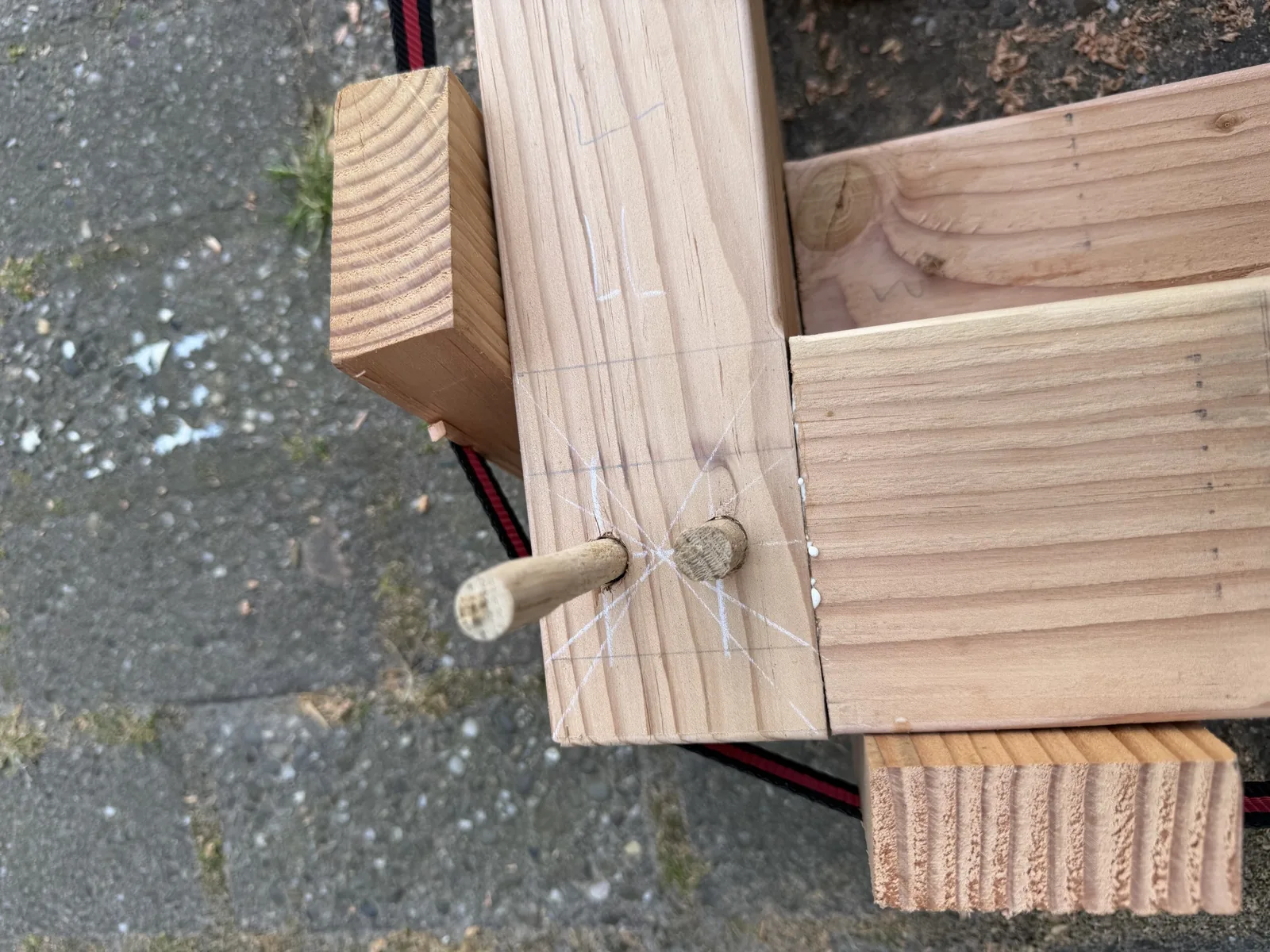

Eikenhouten tog door een pen-en-gatverbinding in het Douglas raamwerk — Een eikenhouten tog trekt de verlijmde pen-en-gatverbinding strak en houdt de hoek haaks.

Lichter maken zonder in te leveren

Het eerste wat moest wijken was de bevestiging van de vellingdelen. Die zouden in de stijlen worden ingefreesd en boven en onder met brads worden vastgezet. Zodra ik het droog opbouwde bleek dat constructief te licht. Ik heb toen een uitsparing in de stijlen gemaakt en daar twee horizontale regels in gebracht. Daarop zitten de vellingdelen nu, en dat is meteen een stuk steviger.

De eerste opzet van de vleugel bleek te robuust en daardoor te zwaar. Voor een vast paneel zou dat niet uitmaken, maar dit is een bewegend deel dat dagelijks open en dicht moet. Ik heb de isolatielaag daarom dunner uitgevoerd dan in het oorspronkelijke plan. Het doel bleef een deur die goed isoleert, maar die ook hanteerbaar is en soepel blijft draaien.

Ook de glasindeling is vereenvoudigd. In plaats van meerdere losse ruitjes per deur komt er één doorlopend glasvlak in het bovenlicht, uitgevoerd als veiligheidsglas met isolerende beglazing. Dat scheelt kwetsbare naden, maakt de waterhuishouding eenvoudiger en de uitvoering betrouwbaarder. Een verdeling met sierroeden kan later optisch worden toegevoegd, maar die maak ik bewust niet constructief, om extra onderhoud en lekkagerisico te vermijden.

Van de werkbank naar de opening

Machinaal werk en handwerk lopen door elkaar heen. Het Douglas komt in zware handelssecties binnen en wordt eerst vlak en op dikte geschaafd voordat het iets anders kan worden.

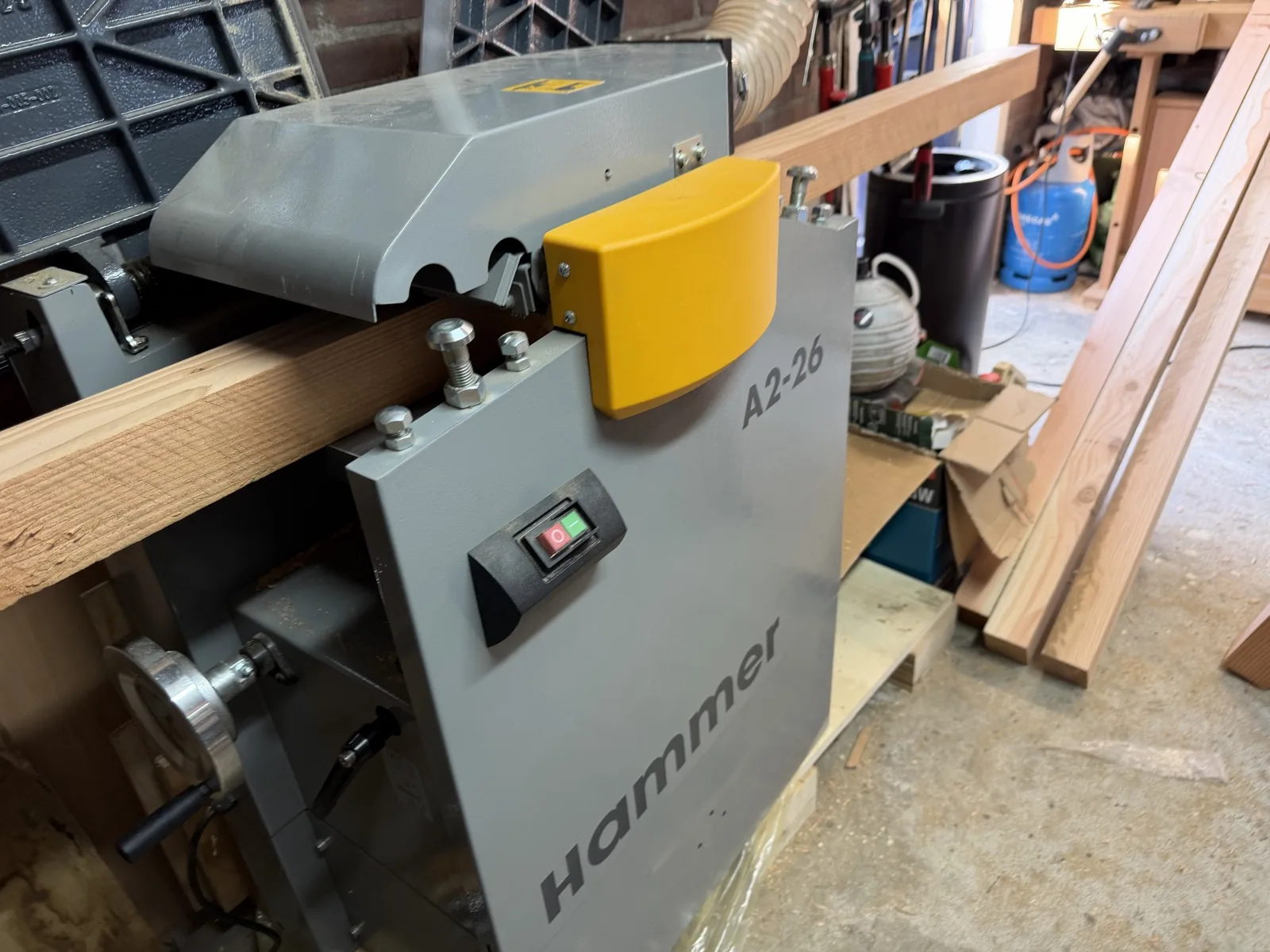

Douglas plank wordt vlak en op dikte geschaafd op de vandiktebank — Vlak en op dikte schaven, de eerste machinale bewerking van het ruwe Douglas.

Daarna gaat het naar de werkbank. De stijlen en regels komen op lengte, de vellingdelen gaan als buitenhuid op het raamwerk en op een gegeven moment ligt er een heel deurblad plat op de schragen. Onderweg bleek er één vellingdeel te weinig, en de leverancier kon het niet op tijd naleveren. In plaats van te wachten heb ik dat deel zelf gemaakt, met de bovenfrees op de juiste groef en sponning, zodat het naadloos aansluit op de rest.

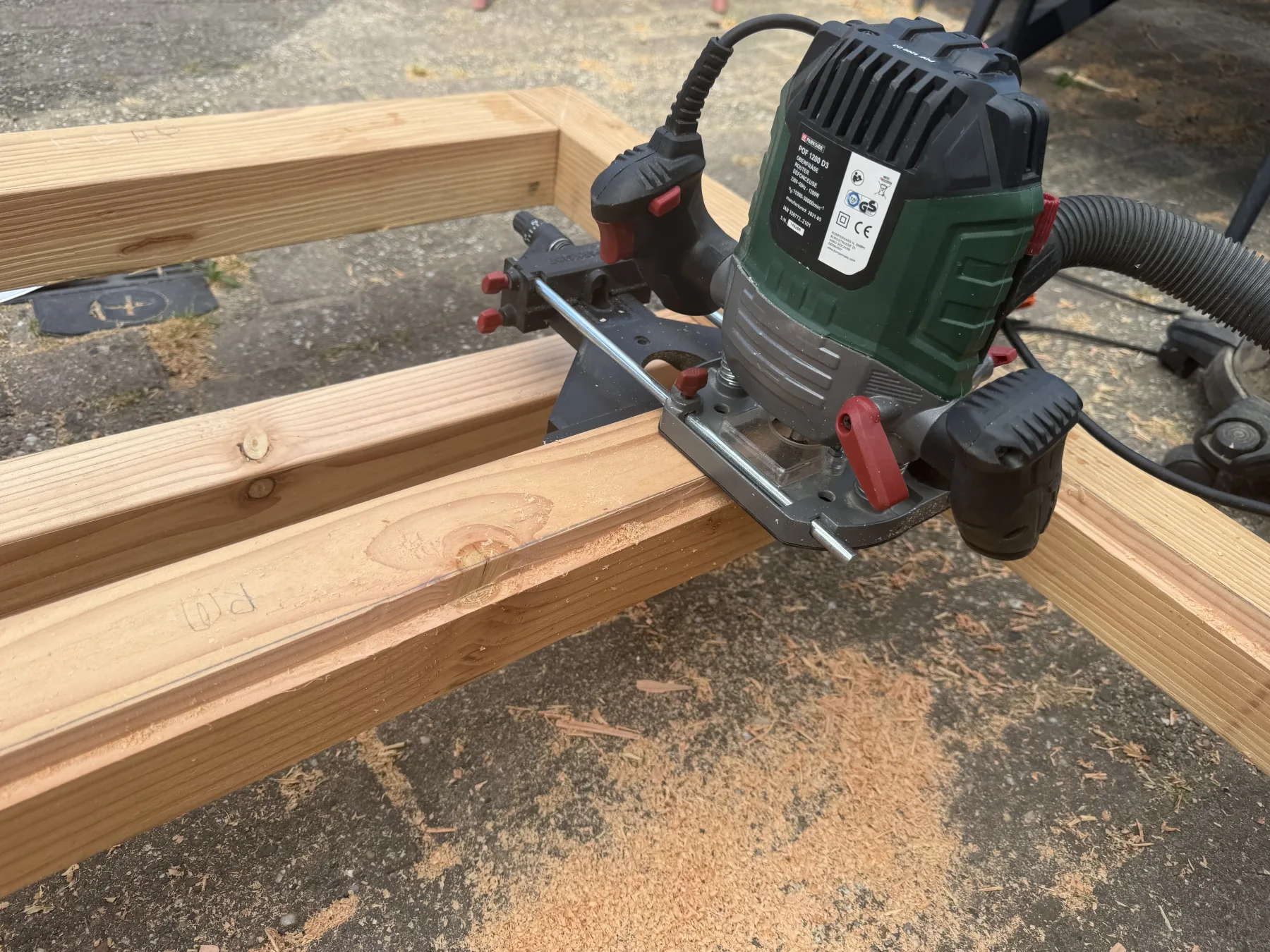

Bovenfrees op het Douglas raamwerk, met zaagsel op de tegels — Het ontbrekende vellingdeel zelf op maat gefreesd, groef en sponning en al.

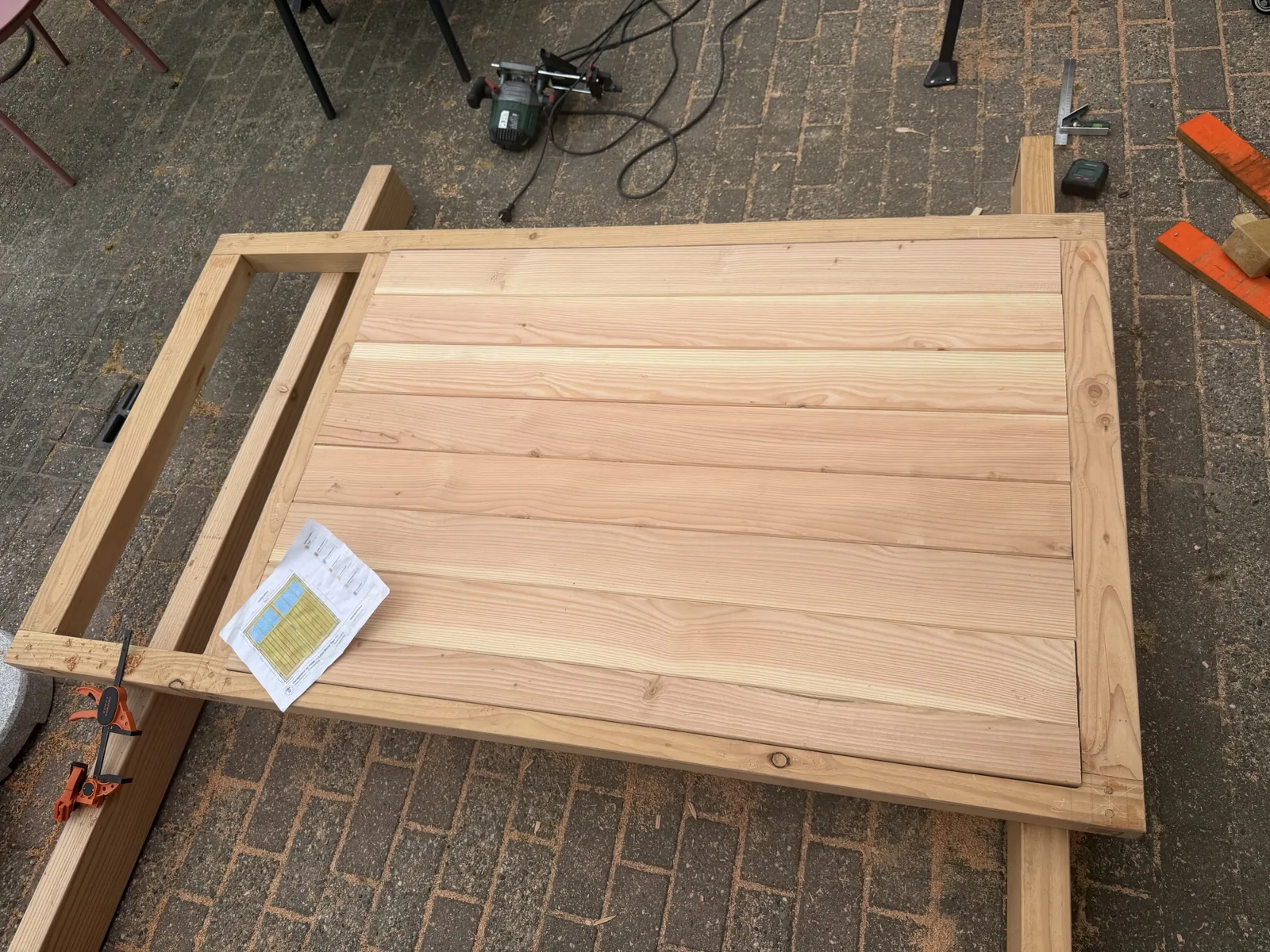

Beplankt Douglas deurblad plat op schragen in de tuin — Het beplankte deurblad plat op de schragen, klaar om te passen.

Dan begint het echte passen: het blad tegen het kozijn, het kozijn tegen de opening. Ik zet het kozijn eerst droog in de muur en controleer opnieuw of het haaks staat, want wat op de werkbank klopte hoeft in de opening nog niet te kloppen.

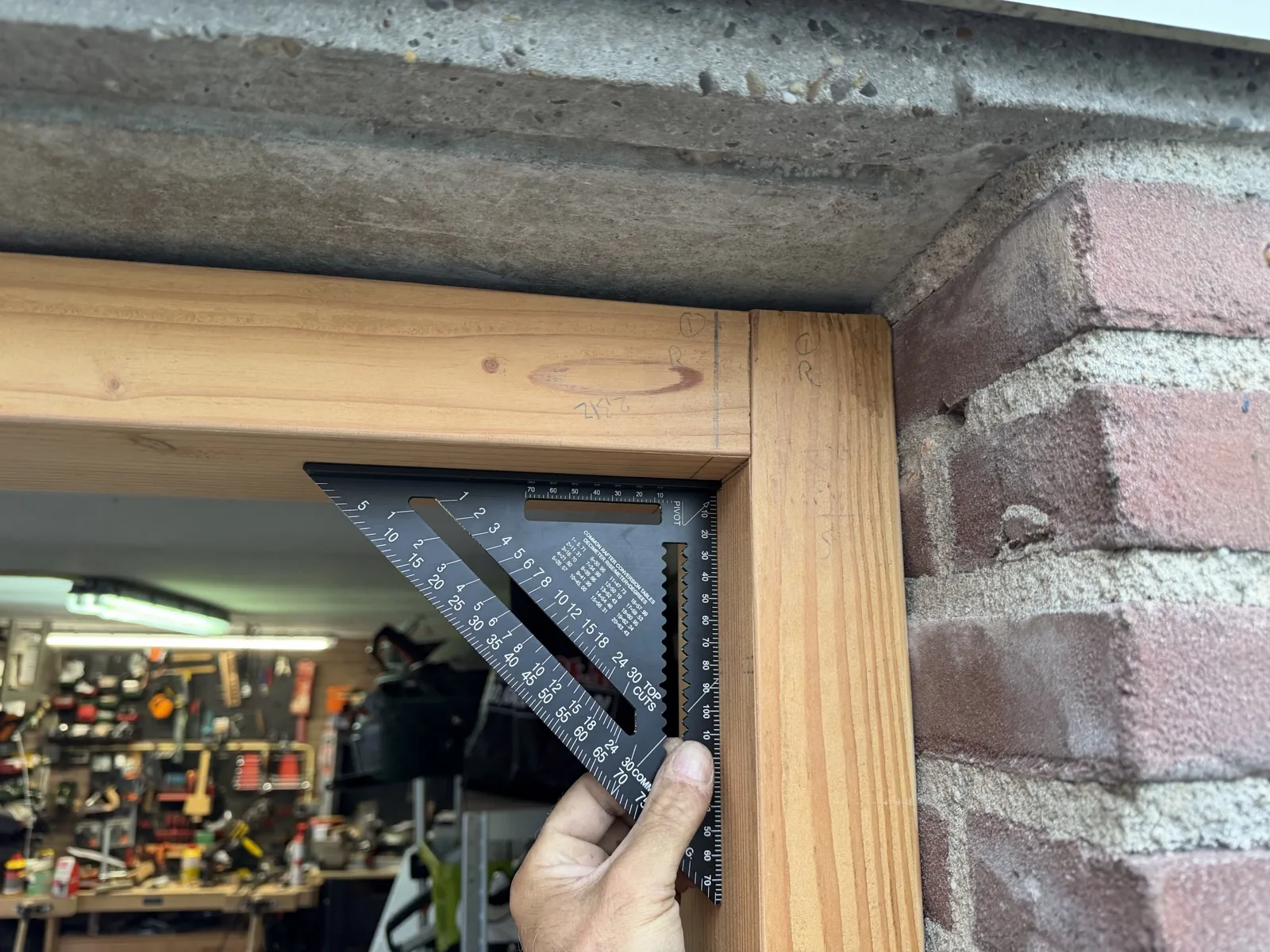

Douglas kozijn droog in de gemetselde opening gezet en gecontroleerd met een zwaaihaak — Het kozijn droog in de opening, opnieuw nagemeten op haaksheid.

Ophangen, stellen en beslag

Het ophangen is het spannendste moment. Een deur van deze maat is zwaar, en zodra hij aan de scharnieren hangt laat hij meteen zien waar hij nog niet klopt. Ik heb de vleugels afgehangen en daarna gesteld tot de naad in het midden overal even breed liep en de deuren zonder aanlopen dichtvielen.

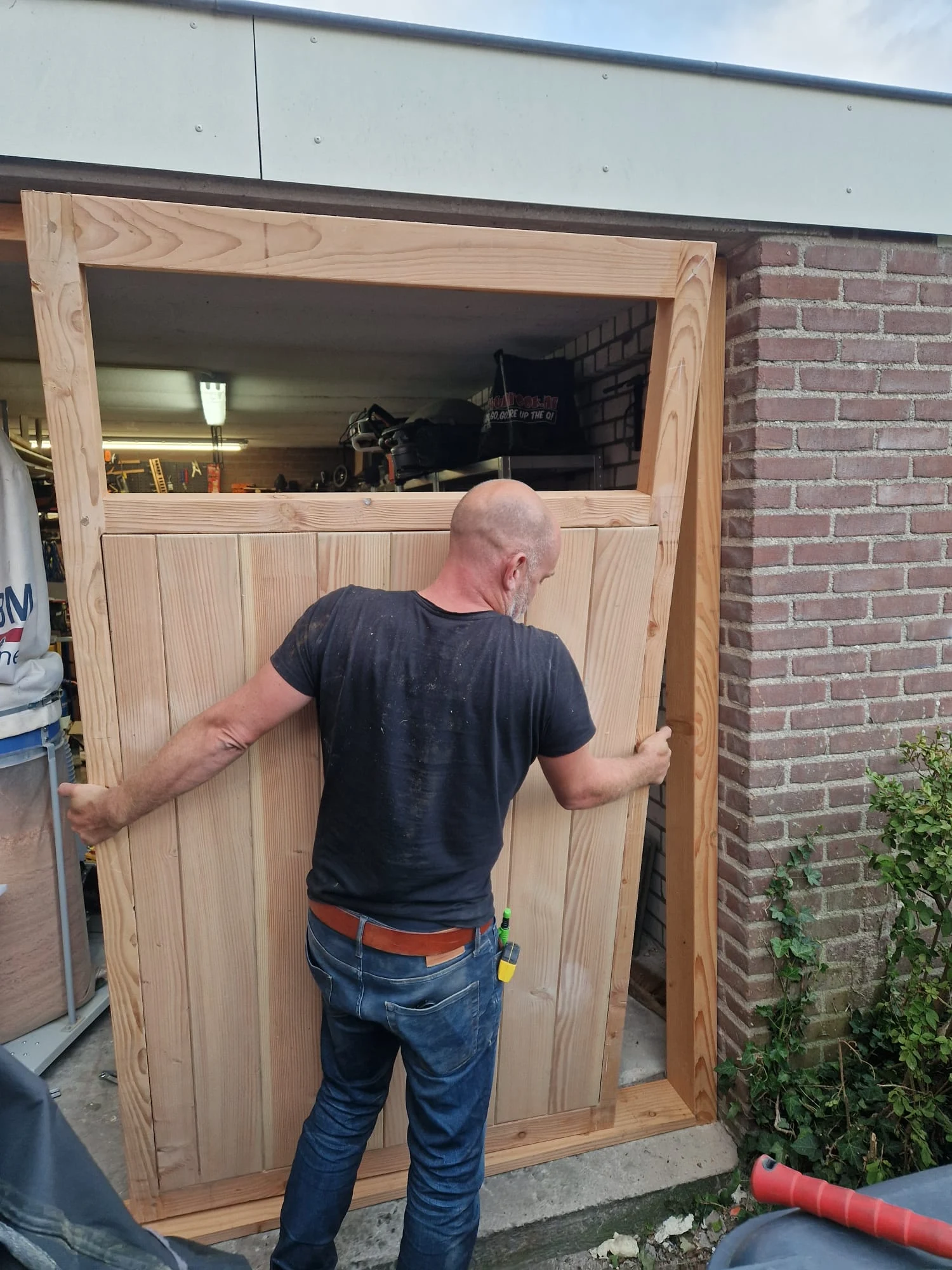

Droog passen van deur vleugels

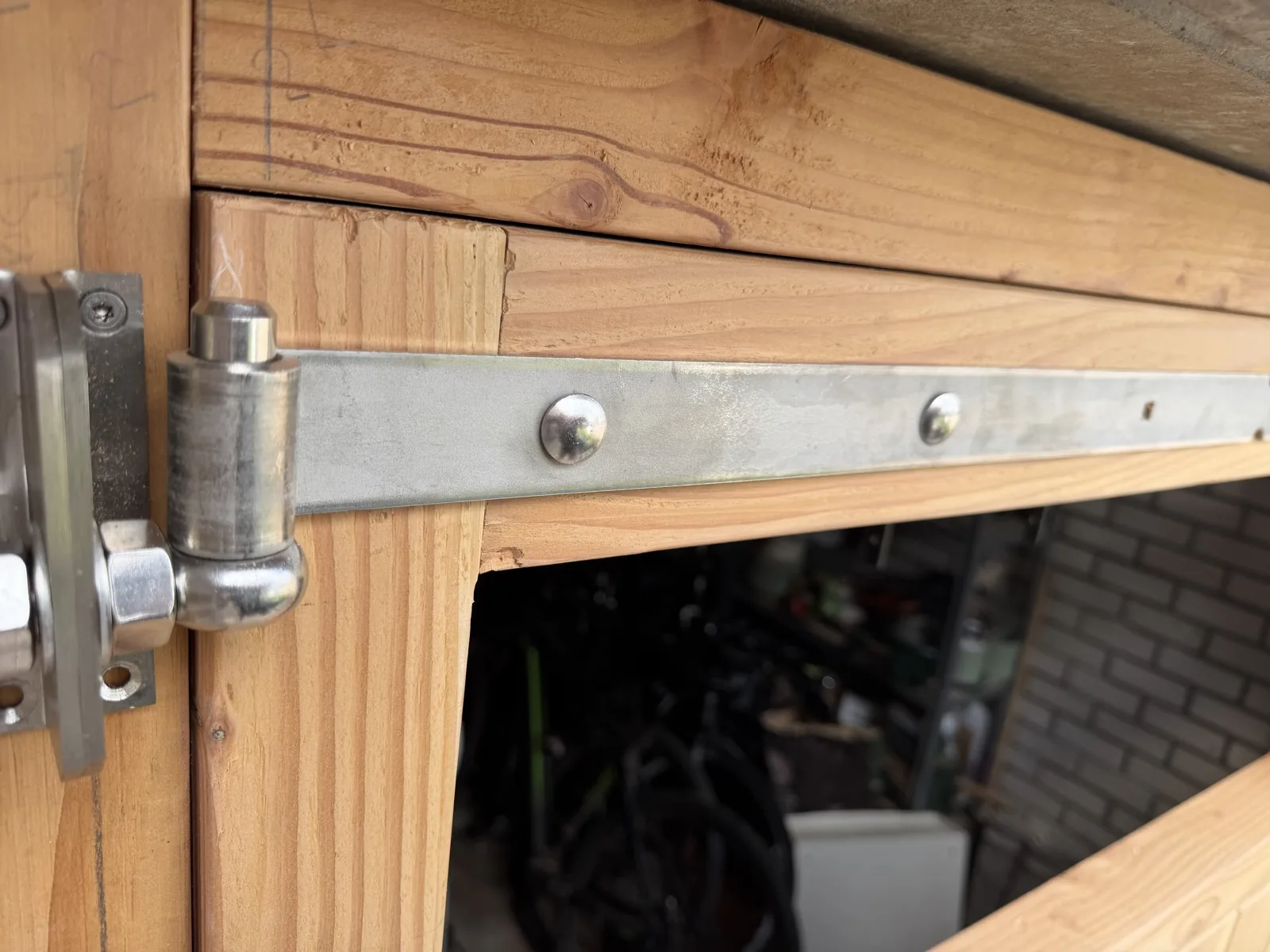

Verzonken scharnierbeslag op de rand van de houten garagedeur — De duimheng ligt op de vleugel, de pen zit in het kozijn. De deur zakt erop en draait om die pen.

Voor het beslag waren eerst zwarte hengen voorzien. In overleg met de opdrachtgever zijn het verzinkte stalen hengen geworden. Zwart is populair, maar verzinkt staat rustiger bij het hout en bij de rest van het huis. Pas toen het stellen klopte ging het slot erin, met de sluitkom en de sluitplaat ingelaten in de rand van de deur. Het beslag is bewust eenvoudig gehouden, zodat onderhoud en later vervangen niet in de weg zitten.

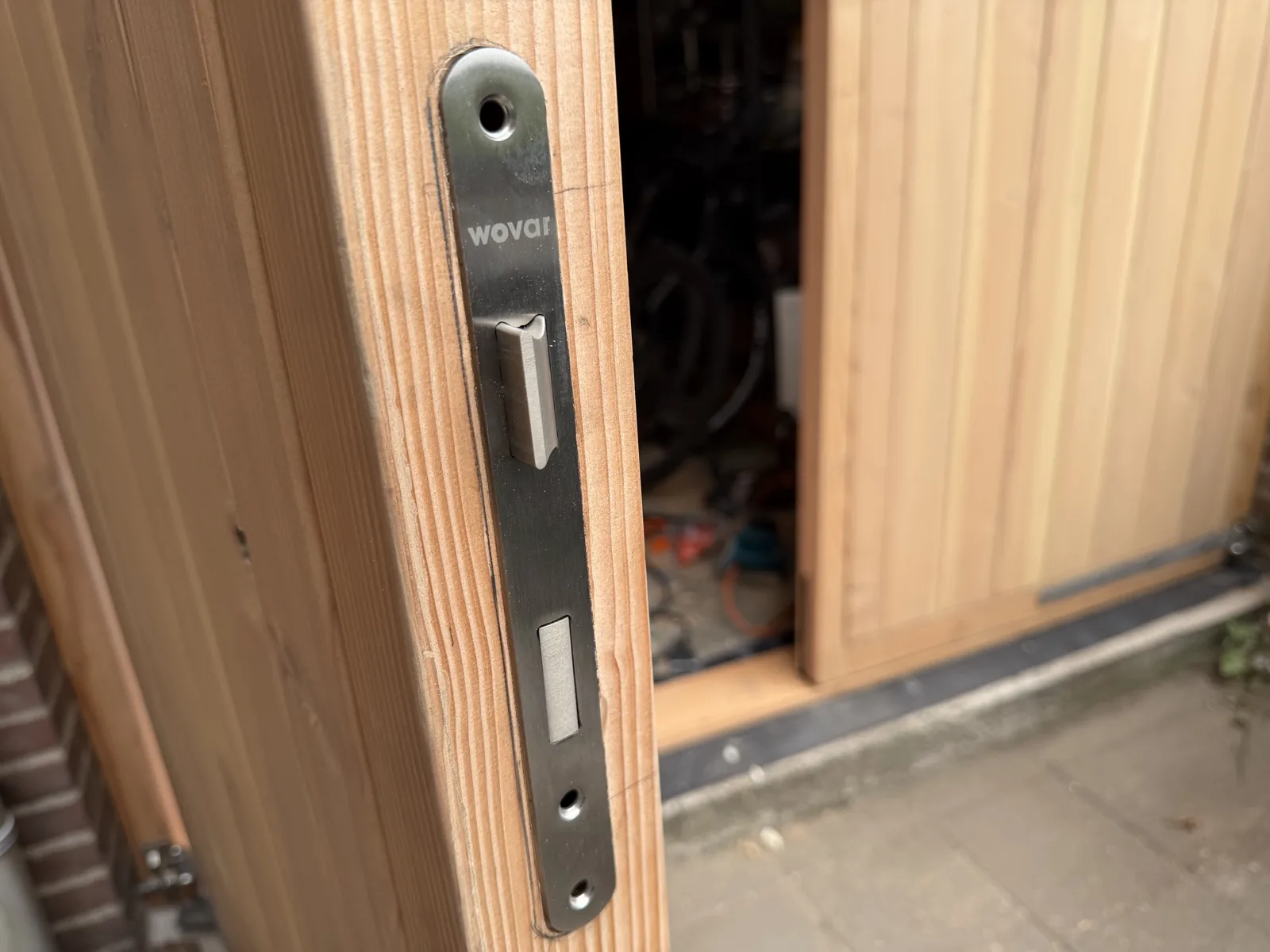

Staalkleurige sluitplaat ingelaten in de rand van de Douglas deur — De voorplaat van het insteekslot, ingelaten in de rand van de vleugel.

Gebruik bepaalt de deur

De deur is er voor de werkplaats, en dat gebruik heeft veel keuzes bepaald. Ze brengt meer daglicht binnen, isoleert de ruimte beter in de winter en houdt geluid van de straat tegen. Dat maakt het werken er prettiger en beschermt de machines beter tegen kou. Omdat de deuren openslaan is er bovendien een brede vrije doorgang, zonder rails of geleiders in de weg, wat het in- en uitdragen van lange planken, machines en materiaal een stuk eenvoudiger maakt.

De constructie is stevig in de bestaande situatie verankerd, maar wel zo bedacht dat ze later te demonteren is en naar voren kan verhuizen als de werkplaats ooit wordt uitgebouwd. Zo blijft het werk van nu bruikbaar als de ruimte verandert.

Waar het stond toen ik dit schreef

De deuren hingen en werkten. Open- en dichtdoen ging, ze sloten in het midden en het slot greep. Wat nog moest gebeuren was het glas in de bovenlichten, de afwerking van het Douglas en een laatste ronde bijstellen op de plekken waar het net nog niet strak genoeg liep.

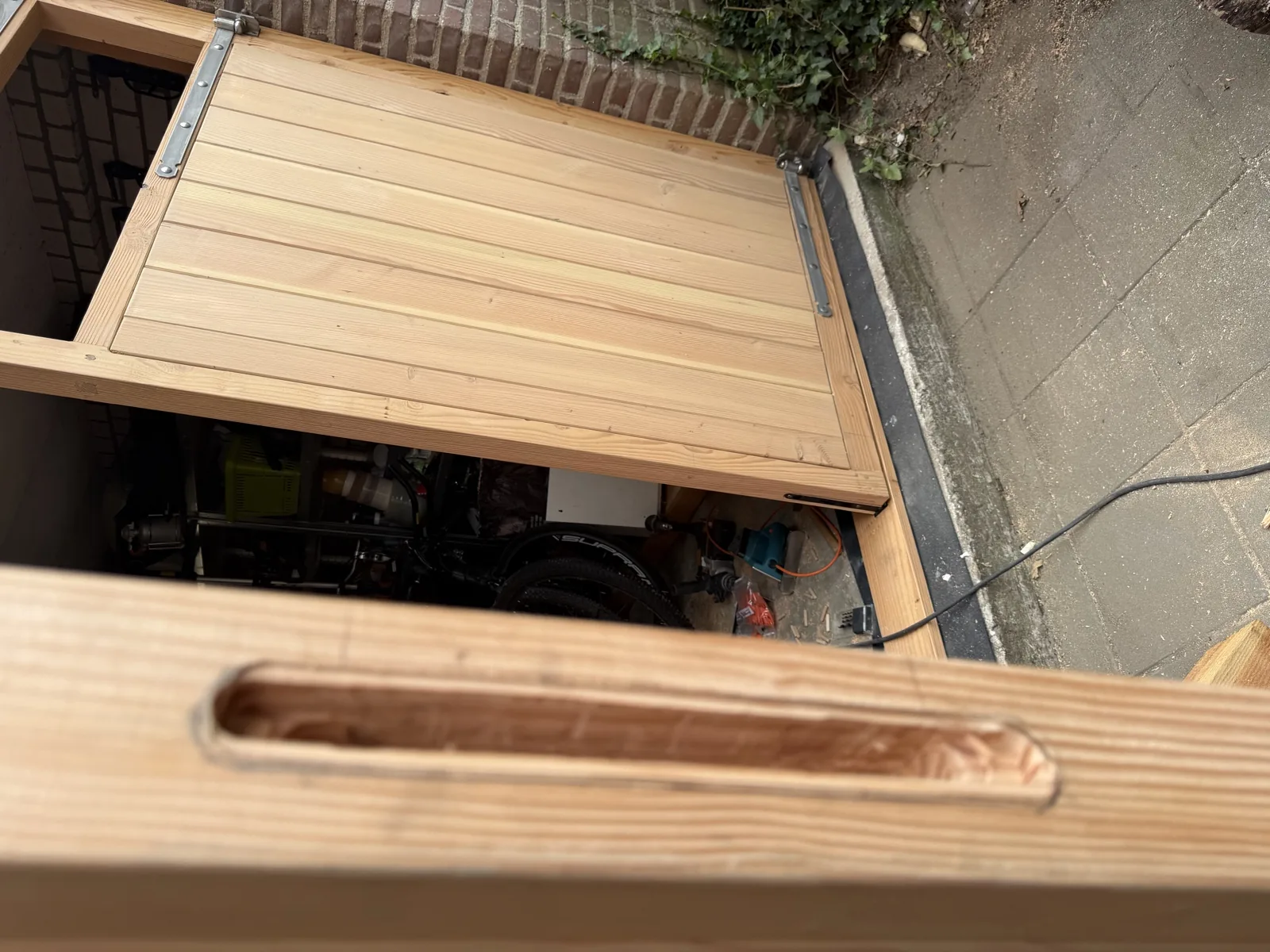

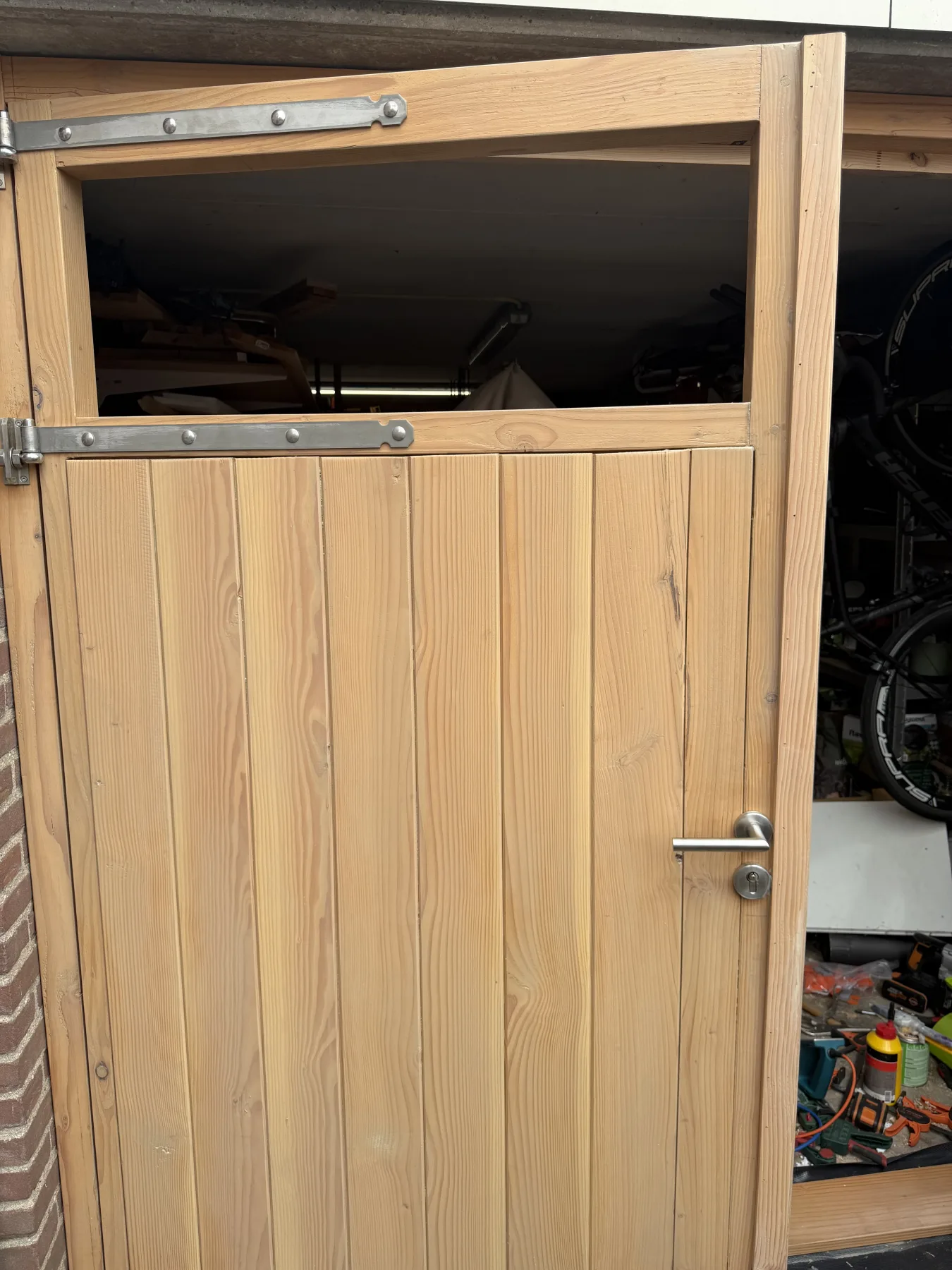

Eén vleugel van de dubbele garagedeur staat open en toont de werking — Eén vleugel open, kort voor de beglazing.

Met die afwerking heb ik geen haast. Het Douglas is in de zomer verwerkt en heeft kunnen acclimatiseren aan de plek, en op een aantal plekken heb ik bewust wat speling aangehouden voor het krimpen en zwellen bij wisselende luchtvochtigheid. Het hout wordt gebeitst of dampopen afgewerkt, ook op de kopse kanten en de minder zichtbare zijden, zodat het vocht zo gelijkmatig mogelijk opneemt en weer afgeeft. Extra aandacht gaat naar de dorpel en de waterafvoer, want daar komt het straks op aan.

De deur in gebruik

Na het plaatsen van het glas onstaat er één doorlopend vlak per bovenlicht, met een zwarte warm-edge afstandhouder die de rand rustig houdt.

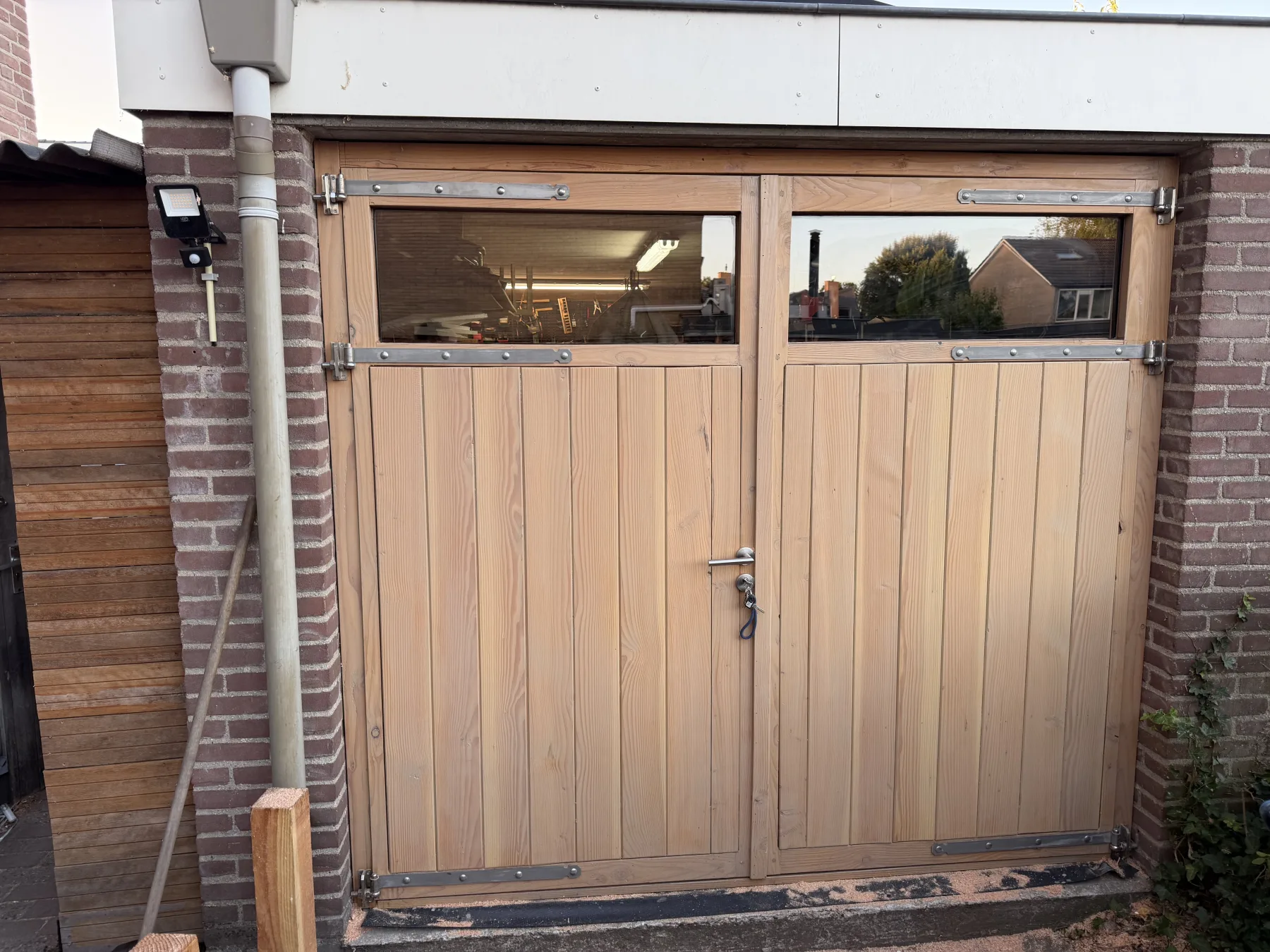

De afgebouwde garagedeuren met geplaatst glas in het avondlicht — Het glas zit erin. Waar eerst niets doorheen ging, valt nu het licht van de werkplaats naar buiten.

Wat in gebruik het eerst opvalt is het licht. De werkplaats was een ruimte waar de lamp aanging zodra je binnenkwam. Overdag hoeft dat nu niet meer. Het tweede verschil is geluid: de zware, dichte vleugels dempen het verkeer op straat merkbaar beter dan het stalen blad dat er zat. En omdat de deuren openslaan is de hele opening vrij, wat het in- en uitdragen van lange planken en machines een stuk eenvoudiger maakt.

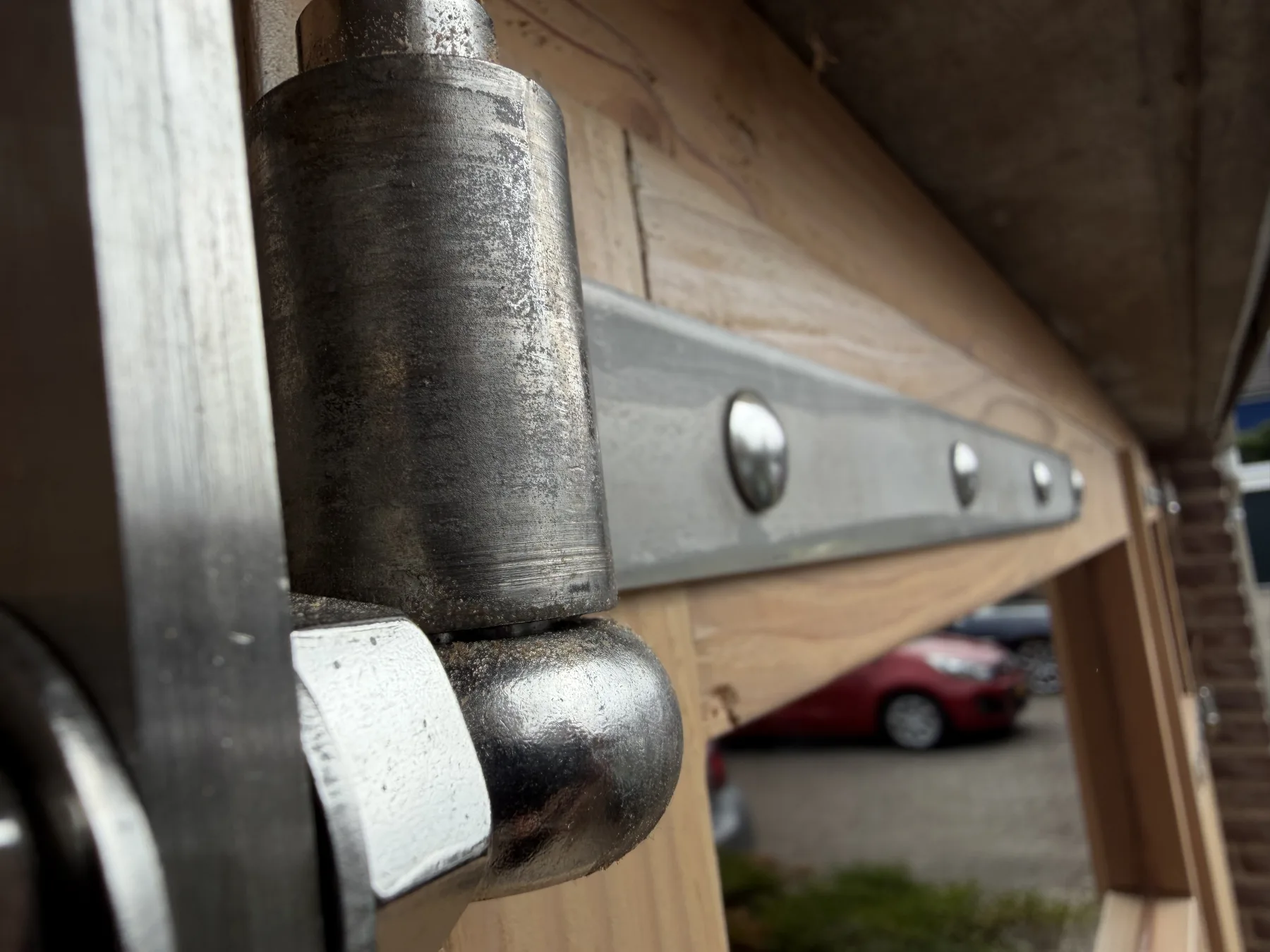

Close-up van de duimheng op de pen, met het glas op de achtergrond — De duimheng draagt het hele gewicht van de vleugel op één pen. Daarom is het stellen zo nauw gekomen.

Af is de deur nog niet. De afwerking van het Douglas komt er nog aan en op een paar plekken wil ik bijstellen tot het echt strak loopt. Daar zit geen haast in.

Bas Bartholomeus voor de geopende garagedeuren, met gehoorbescherming om — Na de laatste zaagdag. De deuren staan open, de werkplaats is weer een werkplaats.

Hoe het systeem werkt en waar het aan te passen is, staat op de werkpagina Openslaande garagedeuren in Douglas.
